Монтажная плата для универсальных шкафов CQE

Напольные сборные универсальные шкафы CQE предназначены для создания систем управления, контроля или распределения энергии, а также для организации телекоммуникационных узлов. Шкафы CQE изготавливаются из высококачественной листовой стали и поставляются в 116 различных типоразмерах.

Каркас шкафа, крышка и панели выполнены из высококачественной листовой стали толщиной не менее 1,5 мм, монтажная плата производится из оцинкованной стали толщиной 2 мм или 3 мм и имеет специальную
П-образную окантовку для дополнительной жёсткости. Монтажная плата оснащена специальными пластиковыми направляющими, с помощью которых регулируется глубина её установки. Таким образом, любые модификации конструкции шкафа производятся быстро и просто. Шаг перфорации при установке монтажной платы – 25 мм.

Конструкция профиля шкафа имеет несколько рёбер жесткости, что позволяет устанавливать на монтажную плату оборудование с номинальным весом до 600 кг.

Стандартный шкаф в сборе имеет уровень пыле- и влагозащиты, соответствующий IP55. Данный уровень может быть увеличен до IP65 при использовании специальных аксессуаров. Высококачественная порошковая окраска шкафа производится с использованием эпоксидно-полиэстровой краски, стандартный цвет серый (RAL 7035).

Широкий выбор типоразмеров и аксессуаров, возможность объединения шкафов в линию при помощи промежуточной монтажной платы, совместимость с оборудованием ведущих европейских и отечественных производителей делают шкафы CQE универсальным решением.

Аксессуары для универсальных шкафов CQE: монтажная плата

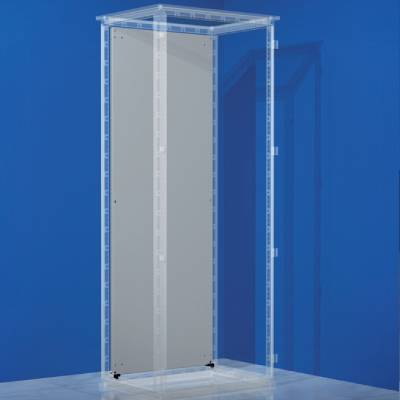

Монтажная плата необходима для размещения электрооборудования внутри корпуса шкафа. Она представляют собой стальную пластину толщиной 2 мм или 3 мм с перфорацией для крепёжных элементов.

Виды монтажных плат по назначению:

• Монтажная плата стандартная – предназначена для монтажа электрооборудования с фронтальной установкой;
• Монтажная плата с боковой загрузкой – предназначена для монтажа электрооборудования с боковой установкой;
• Дополнительная монтажная плата – устанавливается с задней стороны основной монтажной платы и, таким образом, обеспечивает двустороннее размещение оборудования;
• Промежуточная монтажная плата – служит для объединения нескольких шкафов в общую линию, обеспечивает единую монтажную плоскость для установки оборудования;
• Усиливающий профиль для монтажной платы – увеличивает несущую способность монтажной платы при превышении номинальных статических нагрузок (не более 25% от номинала).

В комплект поставки, помимо монтажной платы, входят монтажные аксессуары и крепёж.
