Проводники

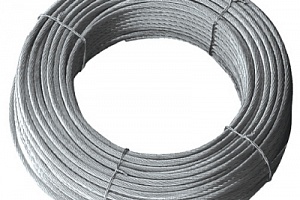

Трос алюминиевый, 50 мм2

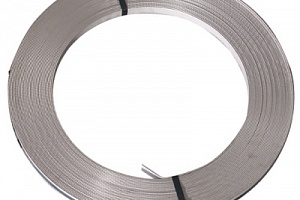

Полоса 40х4, горячеоцинкованная

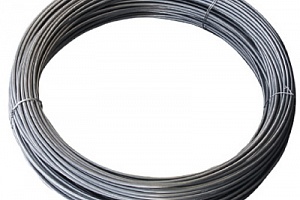

Пруток 8 мм, горячеоцинкованный
Код Описание
NC2505 Полоса 50х5, горячеоцинкованная
NC2444CC Полоса 40х4 мм, омеднение
NC2444CU Полоса 40х4 мм, медь
NC2254CC Полоса 25х4 мм, омеднение
NC2204CU Полоса 20х4 мм, медь
NC2254CU Полоса 25х4 мм, медь
NC1010CU Пруток 10 мм, медь
NC1008CC Пруток 8 мм, омеднение
NC1008CU Пруток 8 мм, медь
NC3050 Трос алюминиевый, 50 мм2
NC2444 Полоса 40х4, горячеоцинкованная
NC2254 Полоса 25х4, горячеоцинкованная
NC1010 Пруток 10 мм, горячеоцинкованный
NC1008 Пруток 8 мм, горячеоцинкованный

Проводники Jupiter


При установке системы молниезащиты большое внимание стоит уделить выбору токопроводящих элементов. Проводники являются основным звеном системы молниезащиты и представляют собой катанку, полосу либо трос. Они транспортируют ток после удара молнии от молниемприёмника к заземлителю. Эффективность всей системы молниезащиты напрямую зависит от количества установленных проводников, расстояния между ними, материала и диаметра токопроводящих частей.


Требования к установке проводников


Токоотводы устанавливают согласно действующим нормативным документам в области молниезащиты, главными требованиями безопасности являются:


  • Ток после удара молнии должен растекаться по нескольким параллельным путям, то есть проводников должно быть несколько. Количество проводников зависит от категории молниезащиты здания, его размеров и типа крыши. Проводники должны быть удалены друг от друга примерно на одинаковое расстояние, начиная от угла. Один проводник устанавливается в случае, если периметр защищаемого здания не превышает 20 метров.

  • Проводник должен быть вертикальным и прямым, без петель и резких поворотов, чтобы ток уходил в землю по кратчайшему пути;

  • Должно соблюдаться расстояние не менее 3 метров между проводником и местами, в которых могут находится люди (вход в здание, оконные проёмы), чтобы не допустить поражения напряжением прикосновения.

Проводники Jupiter: элементы системы


Проводники для системы молниезащиты и заземления Jupiter представлены большим выбором круглых и плоских проводников: пруток 8 мм, пруток 10 мм, трос 10 мм, полоса оцинкованная от 40х4 мм до 25х4 мм. Материал проводников: горячеоцинкованная сталь, медь, омеднённая сталь и алюминий.

Выбор проводника зависит от его назначения:

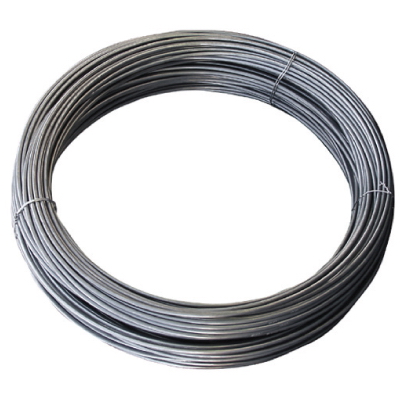

  • Пруток-катанка – предназначен для построения молниеприёмных сеток и систем токоотводов;

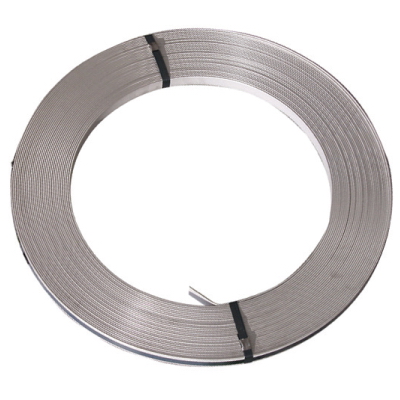

  • Полоса – служит для построения горизонтального заземлителя, систем защитного заземления и уравнивания потенциалов;

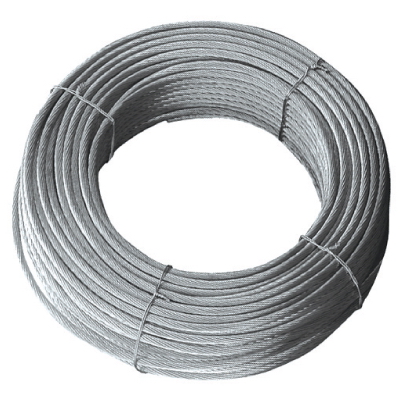

  • Трос алюминиевый – основной элемент тросовых молниеприёмников, также применяется при монтаже термокомпенсационных соединений молниеприёмной сетки и токооводов. Состоит из 19 сплетённых проволок, суммарное сечение которых 50 кв. мм.
Все проводники Jupiter для систем молниезащиты и заземления удовлетворяют требованиям действующих стандартов и имеют соответствующие подтверждения.
