DIN-рейки и аксессуары
Жгут витой, SPIRALITE PA4, черный

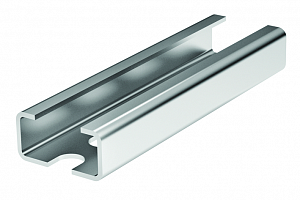

Дин-рейка перфорированная С1F8, 30х15х16

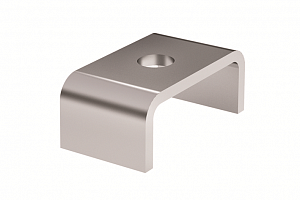

Клипса под профиль C, P-U, M6

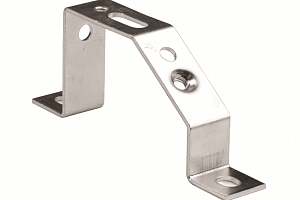

Кронштейн TSL

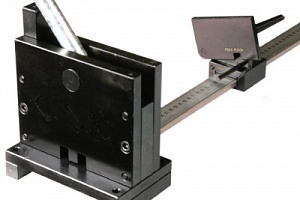

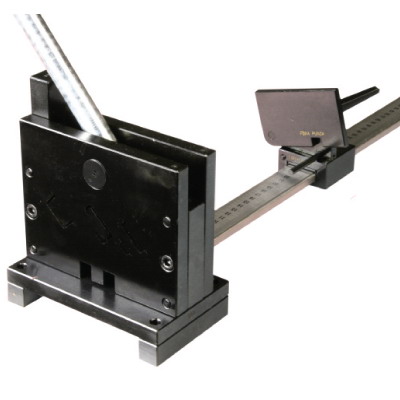

Гильотина для резки Дин-реек с линейкой.

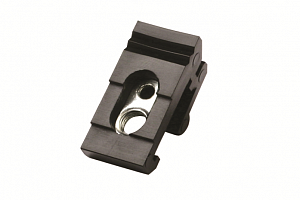

Клипса под профиль G, P- KLIP, M3-M5
Клипса под профиль OMEGA, FIX KLIP, M5

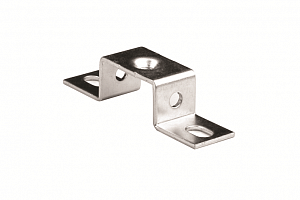

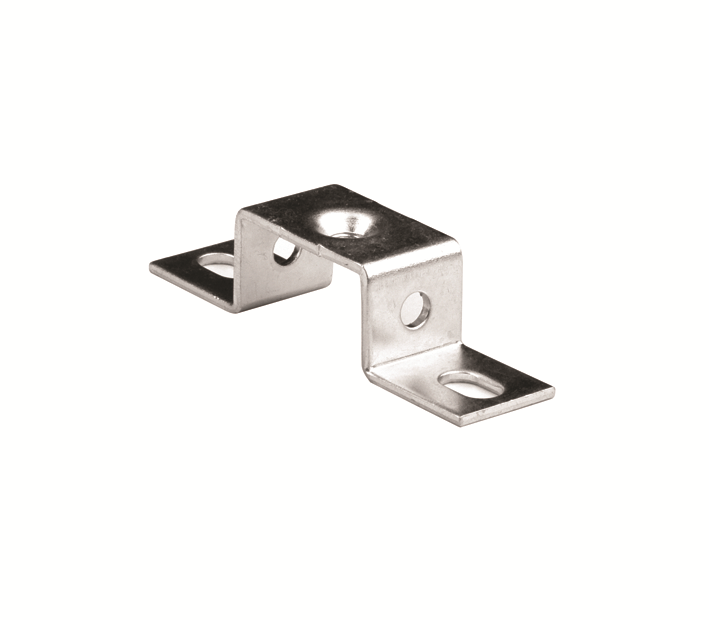

Кронштейн TST50

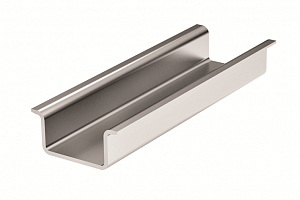

Дин-рейка с насечкой OMEGA 3A, 35х15мм.
Код Описание
00944RL Жгут витой, SPIRALITE PA4, черный
00943RL Жгут витой, SPIRALITE PA3, черный
00942RL Жгут витой, SPIRALITE PA2, черный
00941RL Жгут витой, SPIRALITE PA1, черный
00924RL Жгут витой, SPIRALITE P4, черный
00923RL Жгут витой, SPIRALITE P3, черный
00922RL Жгут витой, SPIRALITE P2, черный
00921RL Жгут витой, SPIRALITE P1, черный
00984RL Жгут витой, SPIRALITE PA4, белый
00983RL Жгут витой, SPIRALITE PA3, белый
00982RL Жгут витой, SPIRALITE PA2, белый
00981RL Жгут витой, SPIRALITE PA1, белый
00964RL Жгут витой, SPIRALITE P4, прозрачный
00963RL Жгут витой, SPIRALITE P3, прозрачный
00962RL Жгут витой, SPIRALITE P2, прозрачный
00961RL Жгут витой, SPIRALITE P1, прозрачный
02168 Дин-рейка перфорированная С1F8, 30х15х16
03576 Клипса под профиль C, P-U, M6
03575 Клипса под профиль C, P-U, M5
03574 Клипса под профиль C, P-U, M4
02195 Кронштейн TSL
209056 Гильотина для резки Дин-реек с линейкой.
03564 Клипса под профиль G, P- KLIP, M6-M4
03553 Клипса под профиль G, P- KLIP, M5-M3
03546 Клипса под профиль G, P- KLIP, M4-M6
03535 Клипса под профиль G, P- KLIP, M3-M5
03505 Клипса под профиль OMEGA, FIX KLIP, M5
03504 Клипса под профиль OMEGA, FIX KLIP, M4
03150 Кронштейн TST50
03130 Кронштейн TST30
03120 Кронштейн TST20
02190 Кронштейн ST
02165 Дин-рейка перфорированная С1F, 30х15х16мм.
02160 Дин-рейка с насечкой С1, 30х15х16мм.
02155 Дин-рейка с насечкой, усиленная OMEGA 3B, 35х15мм.
02145 Дин-рейка с насечкой OMEGA 3A, 35х15мм.
02140 Дин-рейка перфорированная OMEGA 3F, 35х7,5мм.
02135 Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
02130 Дин-рейка перфорированная OMEGA 2F, 15х5,5мм.
02125 Дин-рейка перфорированная G1F, 32х15мм.
02120 Дин-рейка с насечкой G1, 32х15мм.
02150 Дин-рейка перфорированная OMEGA 3AF, 35х15мм.

DIN-рейка и аксессуары ДКС


DIN-рейка – это монтажный металлический профиль для крепления модульного оборудования в электрических шкафах, щитах и установочных коробках.

Использование реек вместе с широким внедрением модульной унифицированной техники позволило кардинально изменить и упростить комплектацию щитового оборудования. Сегодня одним из главных преимуществ современных комплектных и распределительных установок является их компактность. В небольших корпусах типового размера помещается множество сложных аппаратов и приборов: автоматические выключатели, счётчики, реле, УЗО, пускатели, нулевые рабочие и защитные шины. При этом, все устройства и аппараты можно легко собирать в различные комбинации и перегруппировывать.


DIN-рейка: классификация и отличительные особенности


DIN-рейки отличаются по следующим ключевым параметрам:

  • Вид (тип профиля);
  • Материал;
  • Наличие перфорации;
  • Габаритные размеры.

Существует несколько разновидностей профиля DIN-рейки, названных по схожести поперечного разреза этого профиля с буквой латинского алфавита:

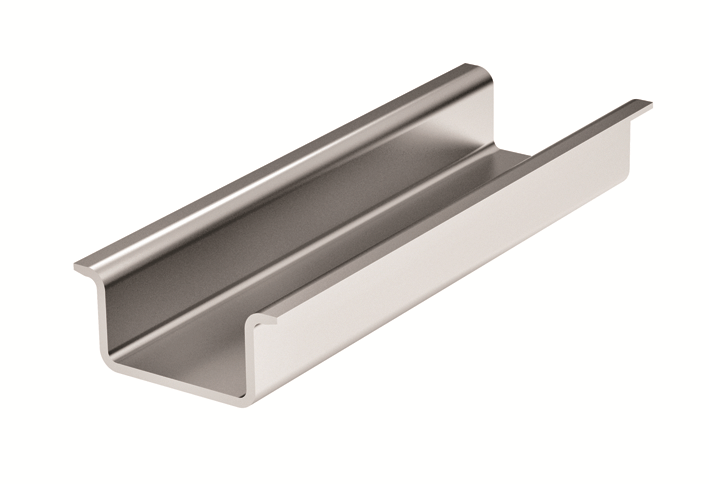

  • DIN-рейка Ω-типа –  самая распространённая форма профиля. Края такой рейки изогнуты наружу, благодаря чему профиль становится похожим на букву Ω. Применяется в распределительных щитах под автоматы и приборы учёта электроэнергии;
  • DIN-рейка G-типа – имеет форму профиля схожую с буквой G, края рейки загнуты внутрь, причём один конец меньше и ниже другого. Используется для установки аппаратных зажимов и клеммных колодок.
  • DIN-рейка C-типа – рейка с формой профиля в виде буквы С, края рейки этого типа загнуты внутрь и находятся на одинаковой высоте. Используется для установки аппаратных зажимов и клеммных колодок.

По материалу изготовления различают стальные и алюминиевые DIN-рейки. Также следует отметить, что рейки бывают перфорированными и неперфорированными. Преимущество первых заключается в более простом монтаже, так как их достаточно просто прикрутить через готовые отверстия. Неперфорированные DIN-рейки более надёжные и прочные, они не прогибаются под весом закрепленных на них аппаратов.

DIN-рейки ДКС выполнены из оцинкованной стали и отличаются высокой прочностью и стойкостью к коррозии. Продукция поставляется в следующих вариантах исполнения:


  • Исполнение 1 – стандартная серия со сплошным дном для облегчения высверливания отверстий;
  • Исполнение 2 – серия F с отверстиями для фиксации оборудования.

Ширина стандартной рейки ДКС составляет 35 мм. Также в ассортименте есть рейки с уменьшенной шириной 15 мм, которые предназначены для установки клемм, но не аппаратов.


Монтаж DIN-реек


Вся современная модульная аппаратура адаптирована под DIN-рейки, поэтому её очень легко монтировать. Крепление аппаратов к профилю происходит простым защёлкиванием, без помощи винтов. Для того, чтобы снять аппарат с профиля достаточно всего лишь ослабить клеммные винты, после чего фиксатор сдвигается вниз и аппарат снимается с рейки.
