Универсальные опорные конструкции

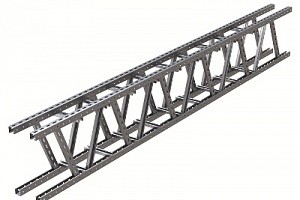

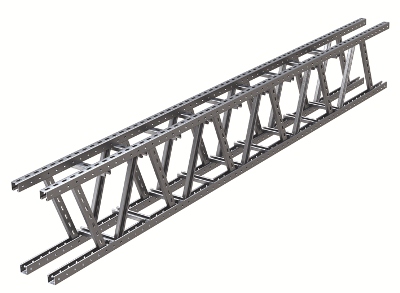

Боковая часть опорной конструкции (опоры эстакады) 2450 мм, горячеоцинкованная

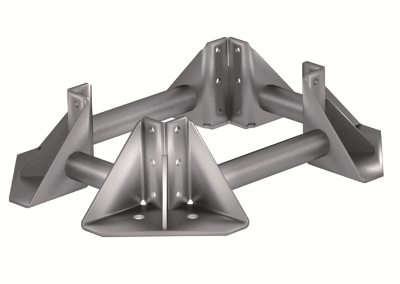

Основание опорной конструкции, горячеоцинкованное
Соединитель опорной конструкции 41х41, 300 мм, горячеоцинкованный
Код Описание
BTR1000HDZ Шаблон для заливки фундамента
BTL2040HDZ Боковая часть опорной конструкции (опоры эстакады) 3950мм, горячеоцинкованная
BTL2025HDZ Боковая часть опорной конструкции (опоры эстакады) 2450 мм, горячеоцинкованная
BTL2009HDZ Боковая часть опорной конструкции (опоры эстакады) 950 мм, горячеоцинкованная
BTH2015HDZ Соединитель сдвоенной колонны опорной конструкции BTL-20 (кабельной эстакады), горячеоцинкованная
BTG2002HDZ Основание сдвоенной колонны опорной конструкции (кабельной эстакады) BTL-20, горячеоцинкованное
BTL2032HDZ Боковая часть опорной конструкции (опоры эстакады) 3200 мм, горячеоцинкованная
BTL2017HDZ Боковая часть опорной конструкции (опоры эстакады) 1700 мм, горячеоцинкованная
BTH2030HDZ Соединитель боковых частей опорной конструкции BTL-20, горячеоцинкованный
BTG2001HDZ Основание опорной конструкции, горячеоцинкованное
BPN4130HDZ Соединитель опорной конструкции 41х41, 300 мм, горячеоцинкованный


Кабельная эстакада: решение на основе опорных конструкций B5 Combitech


Кабельная эстакада – это открытое сооружение, состоящее из опор и пролётов и предназначенное для протяжки силового кабеля в надземном пространстве. Эстакада кабельной трассы актуальна для металлургических и химических предприятий, где производственная территория насыщена различными инженерными коммуникациями и построение кабельной трассы под землёй затруднено. Использование кабельных эстакад на предприятиях, связанных с добычей, переработкой и поставкой нефти, обусловлено экстремальными климатическими условиями и химически агрессивным составом грунта. В этом случае построение кабельной трассы под землей приведёт к повреждению всей системы энергоснабжения.

Кабельная эстакада: сфера использования


  • Территория предприятий – эстакады для построения кабельных трасс на внутренних производственных территориях;
  • Муниципальное строительство – уличные опоры для инженерных коммуникаций;
  • Производственные цеха – опоры внутренних кабельных линий для подключения производственного оборудования.
Крупное производство требует большого количества разноуровневых эстакад для разводки кабельных линий и трубопроводов. Зачастую установка системы кабельных эстакад требует больших затрат, обусловленных материалоёмкостью и необходимостью проводить сварочные работы при сборке. Компания ДКС предлагает универсальное решение для проектирования и установки кабельных эстакад на объектах тяжёлой промышленности – система, которая состоит из опорных конструкций, тяжёлых лестничных лотков и держателей для кабеля.

Главные отличительные особенности опорных конструкциях B5 Combitech – модульность, быстрый монтаж без проведения сварочных работ и высокая степень защиты от коррозии. Модульные опорные конструкции ДКС состоят из типовых элементов, которые предварительно обрабатывают методом горячей оцинковки. Это позволяет применять их в разных климатических зонах, в том числе при экстремальных погодных условиях. Высокая степень антикоррозийной защиты гарантирует срок службы модульных опор до 30 лет. Помимо этого, опорные конструкции собираются на объекте с помощью болтовых соединений обычным гаечным ключом. Решения ДКС для построения кабельных эстакад полностью совместимы между собой, что упрощает монтаж и и позволяет без лишних затрат строить и менять конфигурации кабельных систем.

Преимущества модульных опорных конструкций


  • Небольшой вес – лёгкая конструкция (35-70 кг) снижает нагрузку на фундамент;
  • Быстрая сборка – монтаж при помощи болтовых соединений, без сварки;
  • Высокая прочность – выдерживают нагрузку до 600 кг/м;
  • Совместимость – могут использоваться вместе с другими металлическими системами ДКС;
  • Срок службы – до 30 лет;
  • Надёжная защита – защита стали методом горячей оцинковки;
  • Климатическое исполнение – УХЛ1, УХЛ5.
